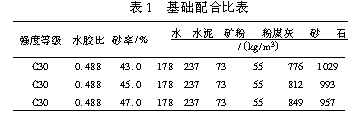

本次采用C30配合(he)(he)比、3個(ge)砂(sha)(sha)率(lv)進行了試(shi)驗，3個(ge)砂(sha)(sha)率(lv)分別是43%、45%、47%，砂(sha)(sha)細度(du)模數(shu)采用3.1、2.9、2.7、2.5、2.3、2.1、1.9、及(ji)1.7八個(ge)級(ji)別，試(shi)驗是使混凝土(tu)初始(shi)坍落度(du)達到(210±10)mm時聚羧酸高性能減(jian)水劑的(de)摻量及(ji)其3、7、28、56d的(de)強度(du)。3個(ge)砂(sha)(sha)率(lv)的(de)基礎(chu)配合(he)(he)比如表1所示。

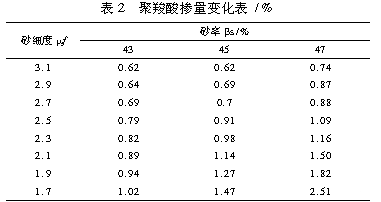

2.1 不同砂率及砂細度模數下聚羧酸摻量的變化如表2、圖1。

從表2圖1可以看出，在相同砂率下要達到(210±10)mm的坍落度，隨著砂細度模數的減小，聚羧酸減高性能(neng)水劑的摻量逐步增大;而在砂細度相同時，隨著砂率的增加，減水劑摻量增大，當砂為粗砂時，減水劑隨砂率增加的幅度較小，而當砂為細砂時，減水劑隨砂率增加的幅度加大。這是因為隨著每方混凝土中砂增多或砂變細，砂的比表面積增大，則需水量增加，因試驗是保持相同水膠比和相近坍落度進行的，所以隨著砂率增加或砂細度模數的降低，減水劑摻量增加。

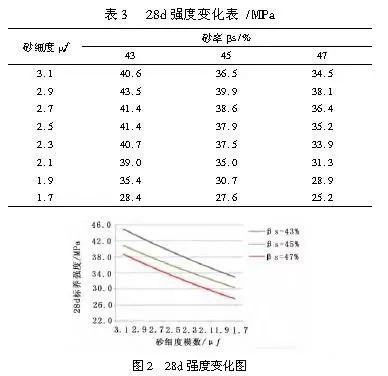

2.2 不同砂率及砂細度模數下混凝土28d強度的變化如表3、圖2。

從圖2、表3可以看出，在相同砂細度模數下，混凝土的28d強度均是隨砂率的增加而降低的，從堆積與填充角度分析，說明43%的砂率填充密實度比45%及47%要密實，過高的砂率對混凝土強度不利，所以在用水量和膠凝材料用量一定的情況下應通過試驗確定合理的砂率值，合理的砂率不但能使混凝土流動性、泵送性能良好，而且可使混凝土的空隙率最小，密實度最大，從而提高混凝土強度以及混凝土的抗滲性、耐久性等長期性能;而在相同的砂率下，混凝土的強度最高值并未出現在細度模數3.1的最粗砂上，比較高的強度集中在細度模數2.5～2.9的中粗砂上，這是因為混凝土是多元的復合體系，砂石料構成其骨架，砂是用來填充石子所形成的空隙的，而細度模數超過3.0的砂因粗顆粒過多無法達緊密填充。本次試驗除了測試28d的強度，還做了3d、7d、56d的強度試驗，這些齡期的強度規律與28d的相近，從強度的后期增幅來看，中粗砂的后期強度增長幅度較細砂要大，不管是從混凝土早期強度還是后期強度來看，混凝土用砂細度模數不應低于2.1。

2.3 混凝土放置3h后加減水劑的試驗

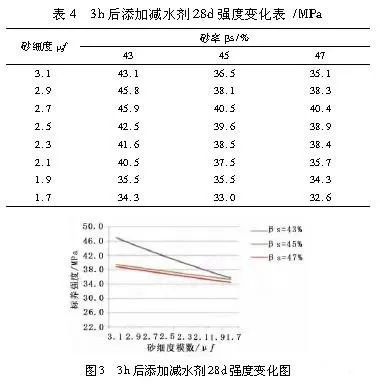

本次還對放置(zhi)了3h的(de)混凝(ning)土進行了加(jia)(jia)聚羧酸減(jian)水劑的(de)試(shi)驗(yan)，混凝(ning)土在放置(zhi)3h后(hou)坍落度(du)已初(chu)始的(de)210mm降至(zhi)50mm～100mm但尚未達(da)到(dao)初(chu)凝(ning)，加(jia)(jia)聚羧酸減(jian)水劑攪(jiao)拌使混凝(ning)土坍落度(du)重(zhong)新(xin)達(da)到(dao)210mm左右，減(jian)水劑添加(jia)(jia)量為膠(jiao)凝(ning)材料(liao)的(de)0.2%～0.4%，其28d強度(du)如表4及圖3。

從圖3表4可以看(kan)出，其強(qiang)(qiang)度變化趨(qu)勢與新拌(ban)混(hun)(hun)凝(ning)土(tu)(tu)硬化后(hou)的(de)強(qiang)(qiang)度變化趨(qu)勢基本一致，另外放置3h再加(jia)聚羧酸減水(shui)(shui)(shui)(shui)劑的(de)混(hun)(hun)凝(ning)土(tu)(tu)強(qiang)(qiang)度比(bi)新拌(ban)混(hun)(hun)凝(ning)土(tu)(tu)硬化后(hou)的(de)強(qiang)(qiang)度均有(you)所提高，這(zhe)(zhe)是(shi)(shi)(shi)(shi)因為水(shui)(shui)(shui)(shui)分蒸發(fa)造(zao)成水(shui)(shui)(shui)(shui)膠比(bi)有(you)所降(jiang)低的(de)緣故，當然(ran)這(zhe)(zhe)是(shi)(shi)(shi)(shi)在(zai)混(hun)(hun)凝(ning)土(tu)(tu)加(jia)減水(shui)(shui)(shui)(shui)劑后(hou)攪拌(ban)均勻的(de)情(qing)況下才會是(shi)(shi)(shi)(shi)這(zhe)(zhe)樣。這(zhe)(zhe)個試驗對生產(chan)的(de)意義是(shi)(shi)(shi)(shi)：如果實際(ji)供貨過(guo)程中出現(xian)攪拌(ban)車在(zai)現(xian)場等待時間過(guo)長，混(hun)(hun)凝(ning)土(tu)(tu)坍落度變小不(bu)好泵送(song)(song)但尚未初(chu)凝(ning)的(de)情(qing)況下，不(bu)要向攪拌(ban)車內加(jia)水(shui)(shui)(shui)(shui)，而是(shi)(shi)(shi)(shi)通過(guo)計算(suan)加(jia)入適量的(de)減水(shui)(shui)(shui)(shui)劑，然(ran)后(hou)采用(yong)快檔(dang)旋轉(zhuan)攪拌(ban)罐將混(hun)(hun)凝(ning)土(tu)(tu)攪拌(ban)均勻后(hou)再進行泵送(song)(song)施工。

(1)為保持相同水膠比及相近坍落度，砂率增大或砂變細應適當增加減水劑用量。

(2)在用水量(liang)和膠凝材(cai)料用量(liang)一(yi)定的情(qing)況下(xia)應通過試驗確定合理(li)砂率，最好使用中粗(cu)砂配(pei)制混凝土。

(3)實際供貨過程中如果出現攪(jiao)拌(ban)(ban)車在現場等(deng)待時間過長，混凝土坍落度(du)變(bian)小不(bu)好泵送(song)但尚未初凝的情況不(bu)要(yao)向攪(jiao)拌(ban)(ban)車內加(jia)水，而是通(tong)過計算加(jia)入適量的外加(jia)劑(ji)，然后采用快檔旋轉攪(jiao)拌(ban)(ban)罐將混凝土攪(jiao)拌(ban)(ban)均勻后再進行泵送(song)施(shi)工(gong)。
